實驗室通風系統工程是借助換氣稀釋或通風排除等手段，控制空氣污染的傳播與危害，是實現室內外空氣環境質量保障的一種建筑環境控制技術。

　　通風系統就是實現通風這一功能，包括進風口、排風口、送風管道、風機、降溫及采暖、過濾器、控制系統以及其他附屬設備在內的一整套裝置。實驗室通風工程中一般采用機械通風為主，主要借助通風動力裝置及全面通風、局部通風設備，列如：通風柜、原子吸收罩、萬向排氣罩等進行排風。

　　一、實驗室通風系統設計要點

　　選用適宜的實驗室通風柜：如果通風柜排風量,柜內氣流組織差的通風柜，通風柜調節門進風口面風速不均勻，易泄漏有害氣體;柜內有渦流區，造成柜內有害氣體濃度積聚，排風效果不好，對操作人員安全造成威脅。

　　實驗室氣流組織，送、排風控制閥設置：有人操作時,通風柜調節門進風面風速始終為0.5m/s±20%。無人操作時為0.3m/s。在通風柜調節門關閉時，應保證通風柜保持適當?shù)淖钚∨棚L(fēng)量,一般為額定風量的20%，通風柜下部有試劑柜時，試劑柜排風量約75m3/h。實驗室內萬向排風罩排風匯總管裝定風量閥，保證萬向排風罩排風量。

　　合理確定實驗室送、排風系統最大風量：實驗室排風系統排風機宜采取調頻控制，保持排風系統干管最遠點靜壓恒定。使排風機風量與系統排風量相一致。減少排風機耗電量，維持排風系統風管壓力恒定，提高排風管風量控制閥精度。同時，實驗室送風系統空調機組送風機也宜采取調頻控制，送風量應與實驗室排風系統排風量相一致。

　　實驗室送、排風系統控制閥選擇及控制系統：用于實驗室送、排風系統的變風量、定風量控制閥類型有蠂閥、文丘里閥等，品牌很多，控制系統工作原理各不相同，風量閥反應速度、控制精度、風量可調節比、可靠性、初投資、維護費用差別較大。這里以數字式文丘里風量控制閥為例，說明風量控制閥選型要求。

　　節能：實驗室空調通風系統，通常為直流風。實驗室通風柜，大部分時間為無人操作或調節門關閉狀態，采用高性能的送、排風風量控制閥，根據實驗室各通風柜運行狀態不同，始終以最小風量滿足通風柜排風要求，送風量也始終保持最小值，在保證實驗室安全的前提下，節省實驗室送風空調系統能耗。

　　二、實驗室通風設備

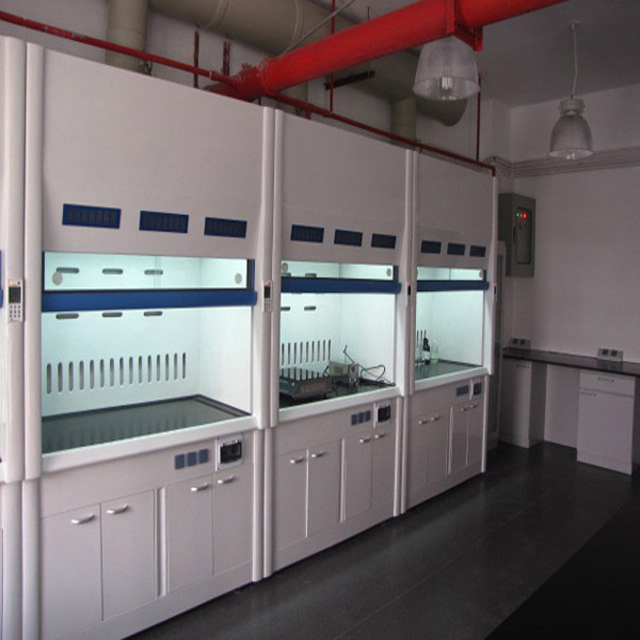

　　通風柜：主要有木制、鋼制、全鋼三種規格，主要尺寸寬度為1200mm、1500mm、1800mm，深度為800mm，高度為2350mm或者2500mm。

　　通風柜的主要結構為：通風柜的柜體可根據使用要求做成鋼制、木制、PP、不銹鋼等材料;

　　臺面及襯板：耐腐蝕、耐酸堿、耐高溫的各種材質，如Compact、Epoxy等，進行高溫或強酸堿操作的內層板要用不銹鋼除渣除油靜電噴涂環氧樹脂粉末;

　　活動拉門：裝在柜體表面上的透明玻璃，使用戶遠離有害的化學物質和氣體，同時使有害氣體通向通風柜的內部管道;

　　導流板：控制氣流經通風柜時的形狀，減少空氣流入通風柜時產生的由于方式不定造成的回流或渦流，提高使用效率(會對噪聲及靜壓產生影響);

　　集流環：位于通風柜的頂部，將通風柜的氣體導向風排放(對通風柜的效率和噪聲有著重要的影響);

　　調風閥：通風柜的附屬部件，來調節通風柜的排氣量以及最佳表面風速;

　　水龍、考克水杯等配件。

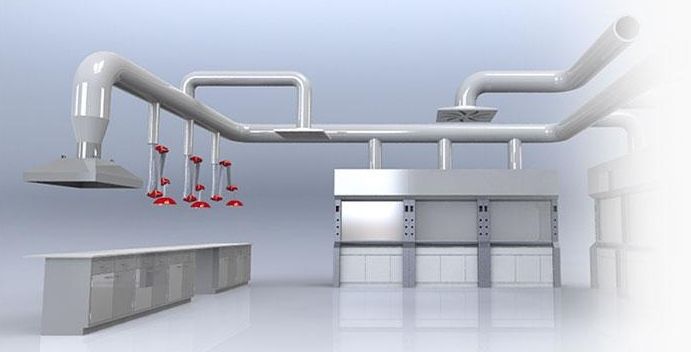

　　萬向排煙罩：主要為PP材質，規格Φ500mm;

　　原子吸收罩：主要為304不銹鋼材質，常規規格為400mm×400mm×Hmm(高度根據吊頂高度來定);

　　三、實驗室的通風方式

　　(一) 局部通風

　　局部通風是有害物質產生后就近排出，能以較少的風量排走大量的有害物質，能量省且效果好，能夠改善現有的實驗室條件，經濟且可行。包括：通風柜通風、桌面式通風柜通風、生物安全柜通風、原子吸收罩通風、萬向排氣罩通風、不銹鋼排氣罩通風、排風試劑柜通風、排風藥品柜及其他實驗室排風的儀器設備通風。

　　(二) 全室通風

　　對整個房間進行通風換氣，用送入室內的新鮮空氣將房間里的有害氣體濃度稀釋到衛生標準的允許范圍之內，同時，將室內污染的空氣直接或經過凈化處理后排放至室外大氣中。包括：自然通風、機械通風。
